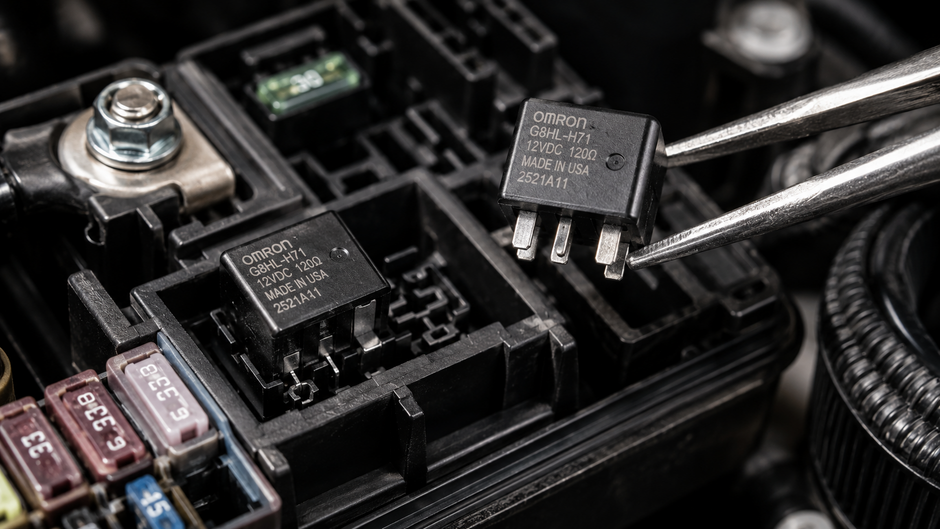

Honda und Renault Multifunktionsrelais (G8HL-H71 / 39794-SDA-A03): Wann das Relais und nicht das Modul verdächtigen
Bei einer bemerkenswerten Vielzahl von Honda- und Renault-Modellen leistet dasselbe 4-polige 12-V-Kfz-Relais viel stille Arbeit: Es schaltet das Heizungsgebläse, die Abblendlichtsteuerung der Scheinwerfer, bestimmte Zubehörkreise und (bei einigen Modellen) die Kupplungszufuhr des Klimakompressors. Das Relais trägt die Teilenummer G8HL-H71 vom Hersteller (Omron) und wird bei Honda als 39794-SDA-A03 referenziert. Es ist klein, günstig und leise für eine lange Liste intermittierender elektrischer Probleme bei den betroffenen Fahrzeugreihen verantwortlich. Dieser Leitfaden erklärt, wann es sich lohnt, das Relais zu verdächtigen, bevor man die Diagnosekette weiter verfolgt.
Das Relais, kurz gesagt
G8HL-H71 ist ein abgedichtetes, 4-poliges 12-V-Kfz-Relais mit einer 120-Ω-Spule. Es ist für das Schalten von Lasten bis zu etwa 30 A Dauerstrom an seinen Kontaktpaaren ausgelegt. Das 4-polige Format bedeutet, dass es keine interne Diode enthält; die Spulenpolarität ist daher nicht streng polarisiert, aber der Hersteller empfiehlt eine spezifische Ausrichtung zur Unterdrückung von Schalttransienten. Es ist ein bewährtes Teil, das in vielen Honda- und Renault-Plattformen verwendet wird, weil es zuverlässig und kostengünstig ist.
Das Relais ist normalerweise im Sicherungskasten unter der Motorhaube oder in einem internen Sicherungskasten hinter dem Armaturenbrett untergebracht. Es ist gesteckt und nicht gelötet, was praktisch ist, da die Art des Fehlers, den es aufweist, vom Kunden oder einer Werkstatt in wenigen Minuten behoben werden kann.
Die Fehlerbilder
Zwei unterschiedliche Fehler treten im Betrieb auf. Erstens, Kontaktschweißen: Wenn das Relais eine schwere induktive Last schaltet (ein Gebläsemotor, dessen Stromaufnahme mit dem Alter gestiegen ist, oder eine Klimakompressorkupplungsspule), können der Einschaltstrom und der induktive Rückschlag beim Ausschalten die Kontakte anreiben und schließlich verschweißen. Das Relais bleibt dann entweder dauerhaft geschlossen (das gesteuerte Gerät läuft kontinuierlich, selbst bei ausgeschalteter Zündung in einigen Konfigurationen) oder fällt offen aus (das gesteuerte Gerät funktioniert nie).
Zweitens, Spulendurchbrand: seltener, aber die Spulenwicklung kann nach Jahren von Schaltzyklen offen ausfallen. Die Kontakte schließen dann nie, weil die Spule das Magnetfeld nicht erzeugen kann, um sie anzuziehen. Das gesteuerte Gerät ist dauerhaft ausgeschaltet.
Der festgeschweißte Fehler ist der dramatischere der beiden, da er dazu führen kann, dass das Gebläse auch bei ausgeschalteter Zündung kontinuierlich läuft und die Batterie über Nacht entlädt. Kunden berichten: „Ich wache immer mit einer leeren Batterie auf“, ohne zu merken, dass das Heizgebläse die ganze Nacht leise gelaufen ist.
Die Diagnose in drei Schritten
Die schnellste Diagnose verwendet ein bekanntlich intaktes, identisches Relais. Tauschen Sie das verdächtige Relais mit einem anderen Relais desselben Typs aus einem anderen Teil des Sicherungskastens aus (das Scheinwerferreinigungsrelais ist ein häufiger Kandidat; ein Tag ohne ist in Ordnung). Wenn der Fehler mit dem Relais wandert, ist das Relais die Ursache. Bleibt der Fehler an seiner ursprünglichen Stelle, ist das Relais in Ordnung und die Verkabelung oder das gesteuerte Gerät ist der Übeltäter.
Der zweite Schritt, wenn kein Ersatzrelais zur Hand ist, besteht darin, den Spulenwiderstand mit einem Messgerät zu überprüfen. Der G8HL-H71 sollte zwischen den Pins 85 und 86 einen Widerstand von ca. 120 Ω aufweisen. Deutlich höher = Spule verbrannt. Deutlich niedriger = Spule kurzgeschlossen. Innerhalb der Toleranz = Spule in Ordnung, Kontakte prüfen.
Dritter Schritt ist das Prüfen der Kontakte auf dem Prüfstand. Bei Anlegen von 12 V an die Spulenstifte sollten Sie ein deutliches Klicken hören und fühlen, wenn die Kontakte schließen. Zwischen den Stiften 30 und 87 sollte bei Anregung Durchgang bestehen und bei Nichtanregung offen sein. Jegliche Intermittenz, klebriges Verhalten oder die Notwendigkeit wiederholter Spulenerregung, um die Kontakte richtig sitzen zu lassen, deutet auf ein defektes Relais hin.
Die Lösung
Ersetzen Sie das Relais. Unser 2er-Pack G8HL-H71 Kfz-Relais für Honda und Renault (39794-SDA-A03) enthält zwei identische Relais im Standard 4-Pin-Format. Ein 2er-Pack ist sinnvoll, da viele der betroffenen Fahrzeuge zwei oder drei dieser Relais-Typen im selben Sicherungskasten haben; das Ersetzen des verdächtigen und das Aufbewahren des Ersatzes auf der Werkbank erspart eine zukünftige Fahrt zum Teilelieferanten.
Stecken Sie das neue Relais ein, testen Sie den gesteuerten Schaltkreis, bestätigen Sie, dass der parasitäre Verbrauch beseitigt wurde (falls dies das Symptom war), und die Arbeit ist erledigt. Die gesamte Arbeitszeit beträgt in der Regel weniger als fünf Minuten, vorausgesetzt, der Sicherungskasten ist zugänglich.
Warum dieses Relais speziell bei Honda und Renault ausfällt
Das G8HL-H71 ist ein solides Design und funktioniert jahrelang wie es soll. Was es auf den Plattformen dieser Hersteller beansprucht, ist die Last, die es schaltet. Honda Gebläsemotoren bei Civic, CR-V, Jazz und Accord sowie Renault Gebläsemotoren bei Megane, Clio und Scenic altern auf eine Weise, die den Strom, den der Motor zieht, allmählich erhöht. Die Relaisnennleistung ist für einen gesunden Motor komfortabel, wird aber für einen gealterten Motor, der 25 A kontinuierlich zieht, grenzwertig.
Dasselbe Relais, das eine kleinere Last (z. B. eine 5-A-LED-Zubehörversorgung) im selben Fahrzeug schaltet, hält ewig. Der Gebläsebetrieb ist der Killer.
Deshalb sollte die Diagnoseprüfung immer den Gebläsemotor selbst umfassen. Wenn das Relais ausgefallen ist, weil der Motor mit zunehmendem Alter übermäßig viel Strom zieht, führt das Ersetzen des Relais, ohne auch den Motor zu planen, innerhalb eines Jahres zu einem erneuten Ausfall. Die Messung der Stromaufnahme des Motors auf der Relaisausgangsseite bei laufendem Motor und Gebläse auf Maximum sagt alles: über 25 A am Gebläse bedeutet, dass der Motor nur noch eine begrenzte Lebensdauer hat und das Relais bald wieder ausfallen wird.
Die Motorinspektion
Wenn Sie sich entschieden haben, den Motor gleichzeitig zu ersetzen (oder es als zukünftige Arbeit zu empfehlen), ziehen Sie dabei auch den Innenraumfilter heraus. Ein verstopfter Filter ist manchmal die Ursache für die Überlastung des Motors, genauso wie er den Durchbrennen des Gebläsewiderstands bei der PSA/Fiat-Gruppe verursacht. Sauberer Filter, gesunder Motor, intaktes Relais: Diese Kombination hält ein weiteres Jahrzehnt.
Das Kundengespräch
Dies ist eine dieser Reparaturen, bei denen die Erwartung des Kunden viel höher ist als die tatsächlichen Kosten. Kunden kommen mit "die Heizung funktioniert nicht mehr" oder "die Batterie entlädt sich ständig" und stellen sich auf hohe Rechnungen ein. Ein defektes Relais verursacht geringe Teilekosten und wenige Minuten Arbeitszeit. Die günstige Lösung ist die richtige, und die Kunden freuen sich, das zu erfahren.
Das ehrliche Follow-up ist, den Gebläsemotor als potenzielle zukünftige Aufgabe zu erwähnen, falls seine Stromaufnahme hoch ist. Nicht als harter Upsell, sondern nur als vorbeugende Information. Der Kunde kann seine eigene Entscheidung bezüglich des Zeitpunkts treffen.
Abschließende Gedanken
Das Relais G8HL-H71 / 39794-SDA-A03 ist ein kleines Arbeitspferd, das leise eine lange Liste von Kundenbeschwerden bei Honda und Renault verursacht. Werkstätten, die das Muster erkennen, einen 2er-Pack auf Lager halten und durch Austauschprüfung anstatt durch Raten diagnostizieren, beheben diese Probleme in Minuten, anstatt den gesteuerten Stromkreis unnötig zu verfolgen.
