Beschreibung
Zweck:

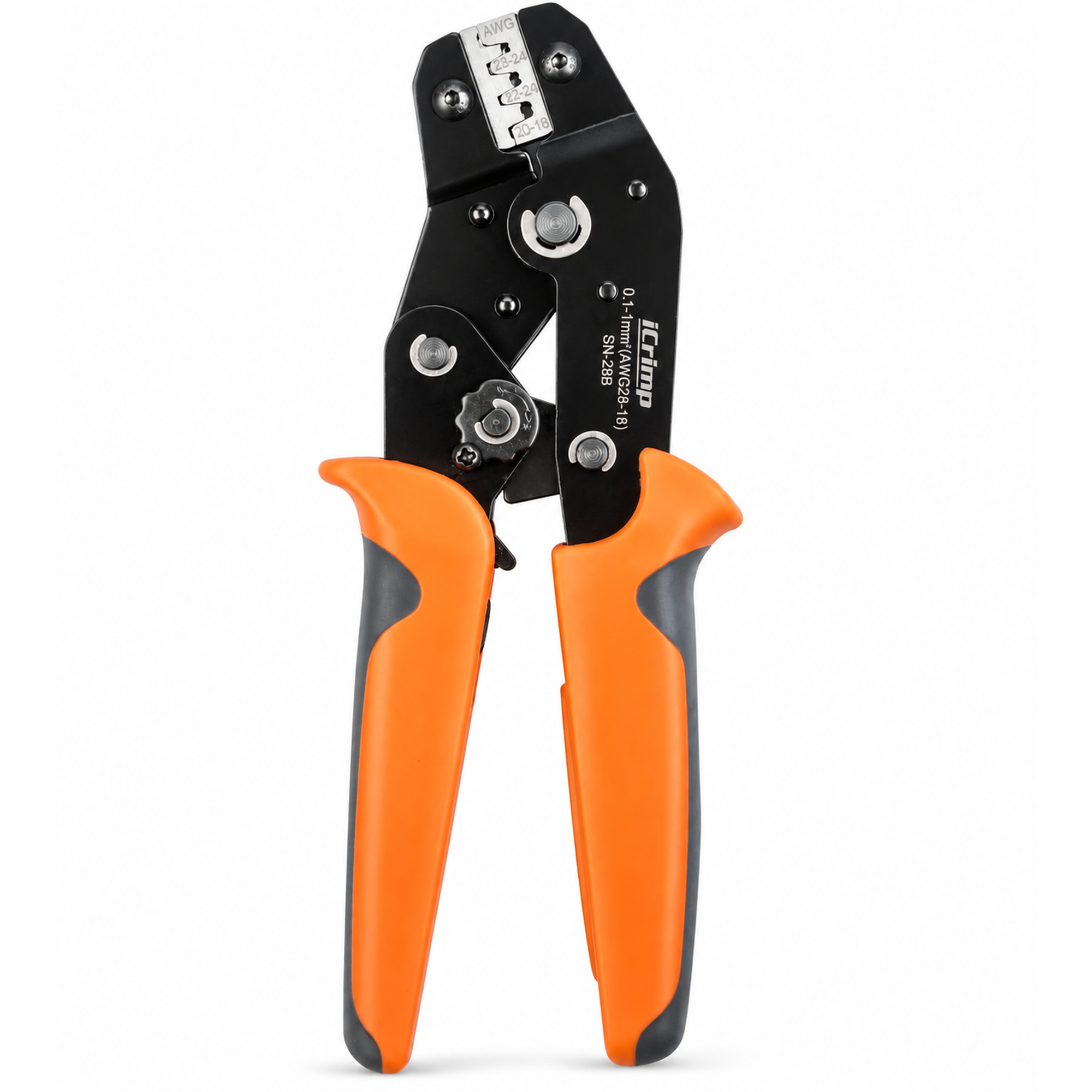

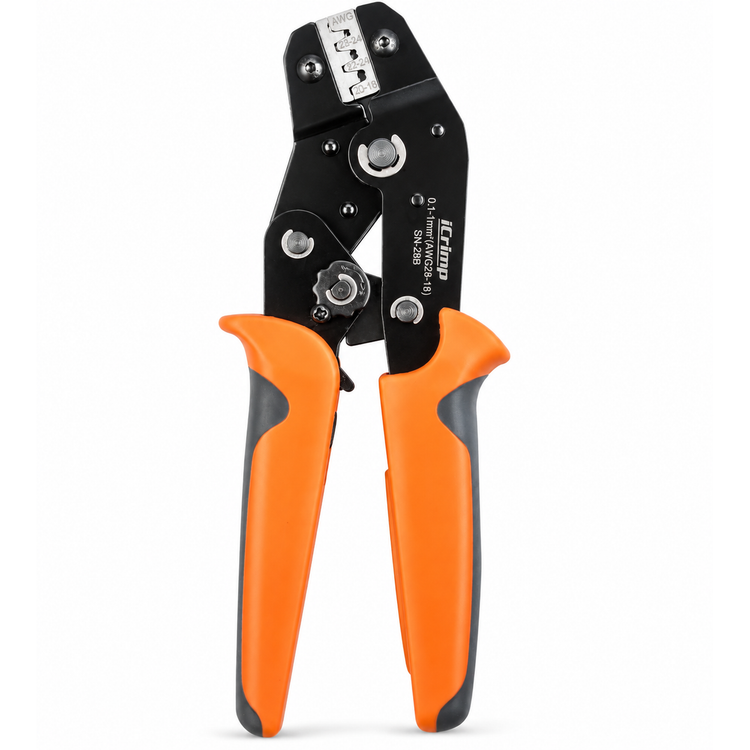

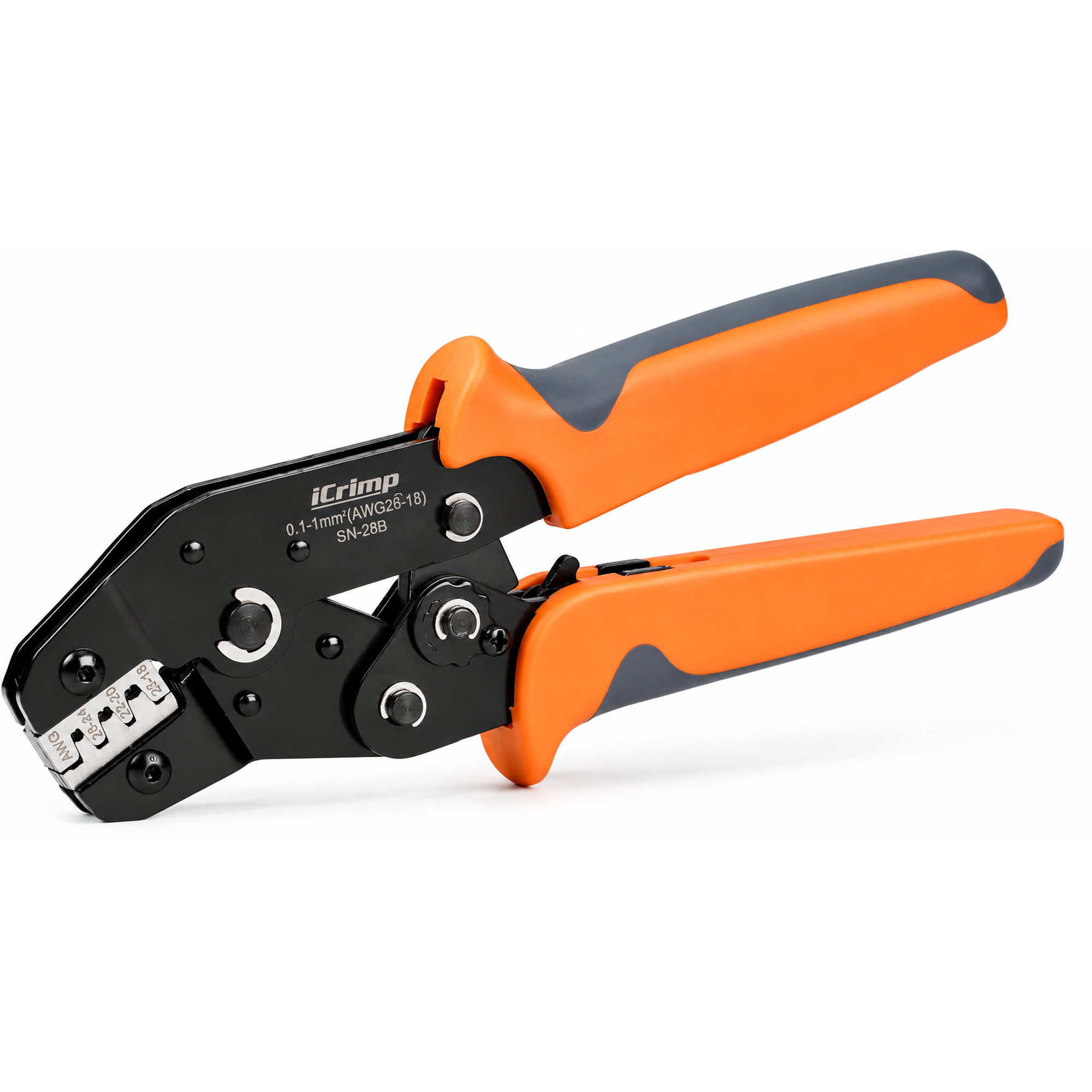

Die SN-28B Crimpzange wurde speziell für unisolierte, offene OEM-Terminal-Anschlüsse entwickelt. Sie ist ideal zum Crimpen von Servostecker-Anschlüssen und verschiedenen RC-Steckertypen.
Crimpkapazität:

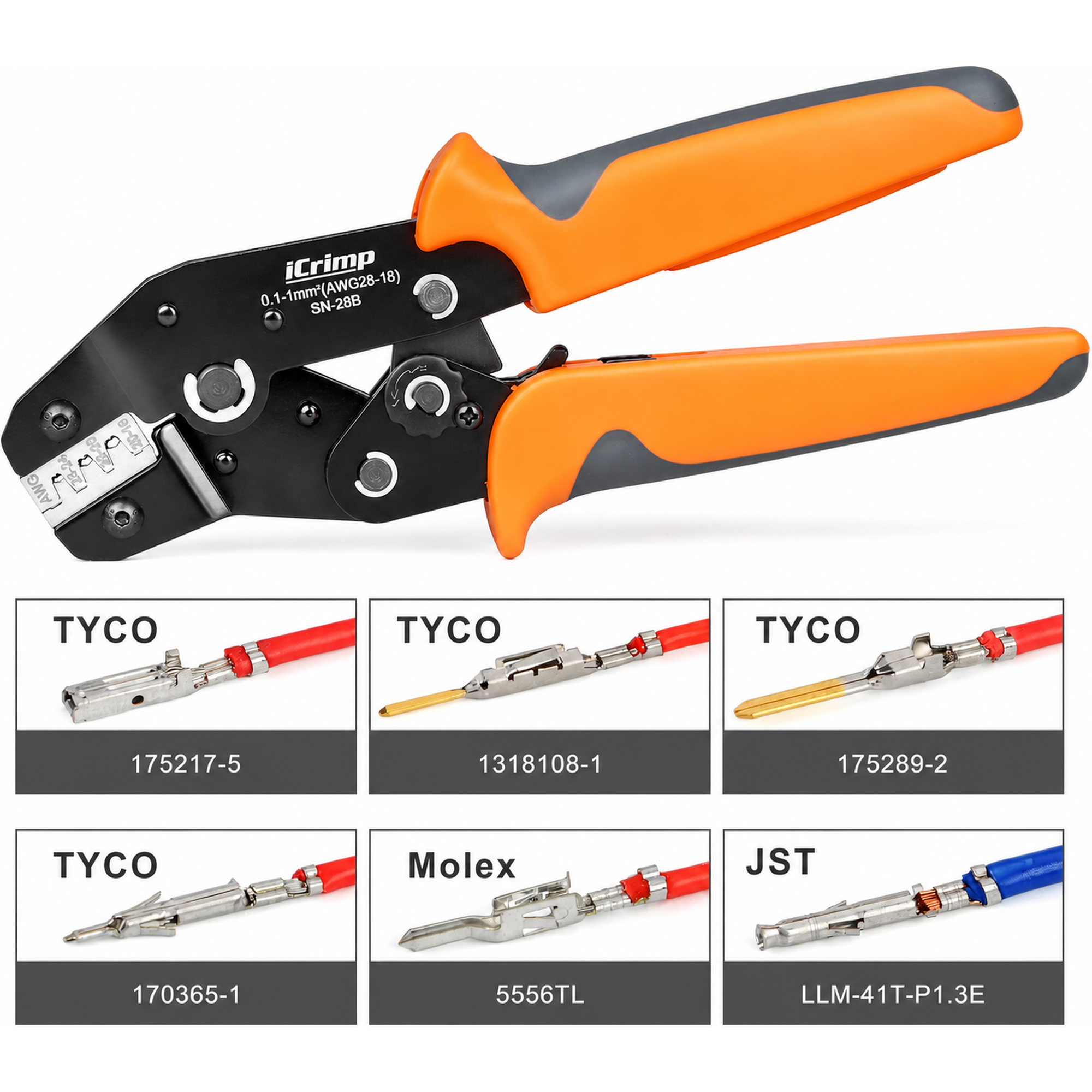

Unterstützt Drahtgrößen von 0,1 bis 1,0 mm² (AWG 28–18). Kompatibel mit Anschlüssen mit 2,5 mm, 2,54 mm und 3,96 mm Rastermaß – häufig verwendet mit JST VH, XH, NH Pins und Dupont 2,54 mm Steckern.
Anwendungen:

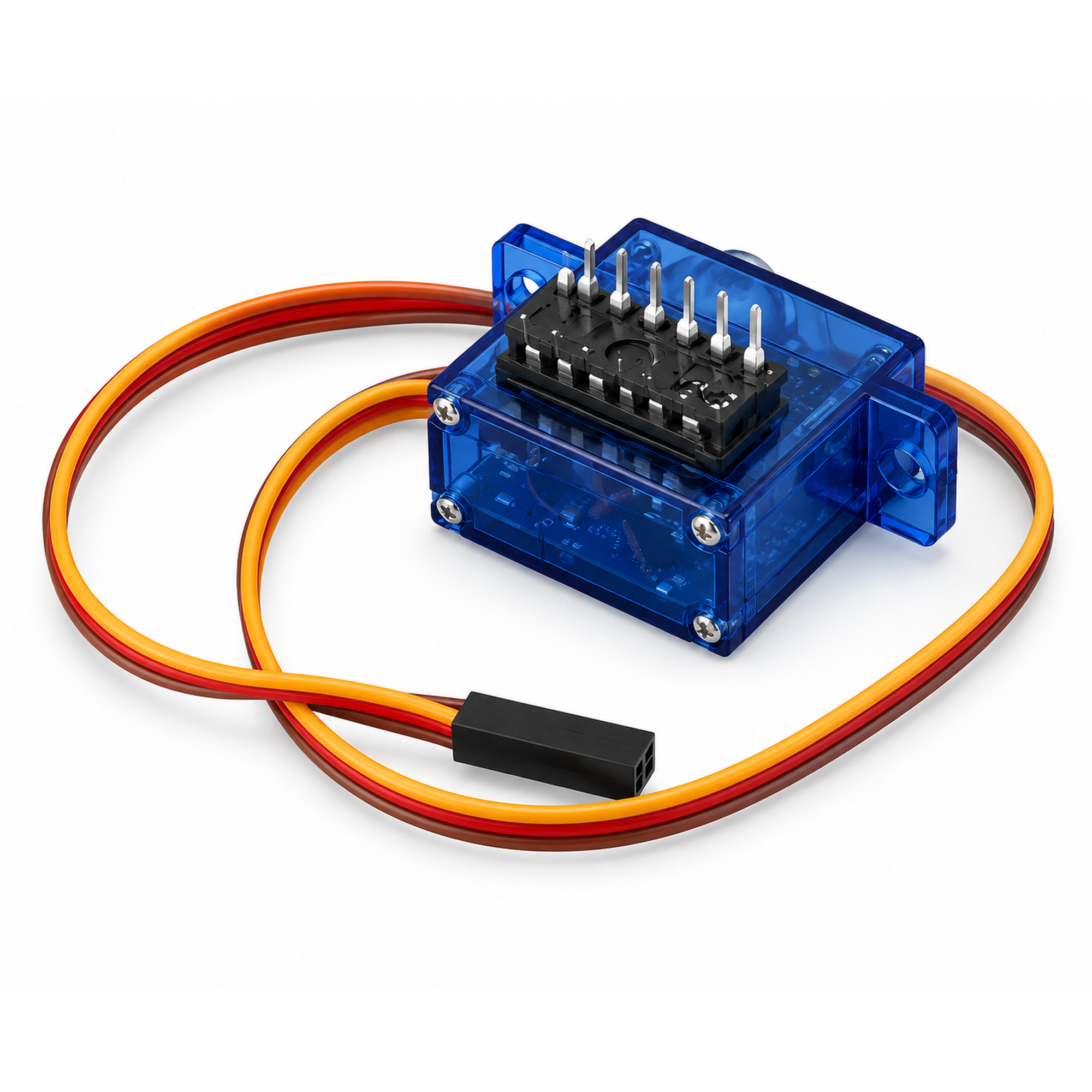

Wird häufig für Verdrahtungsverbindungen in wiederaufladbaren Akkupacks, Akkubalancern, Batterieeliminator-Schaltungen, 3D-Druckern und ferngesteuerten Servos verwendet.
Eigenschaften:

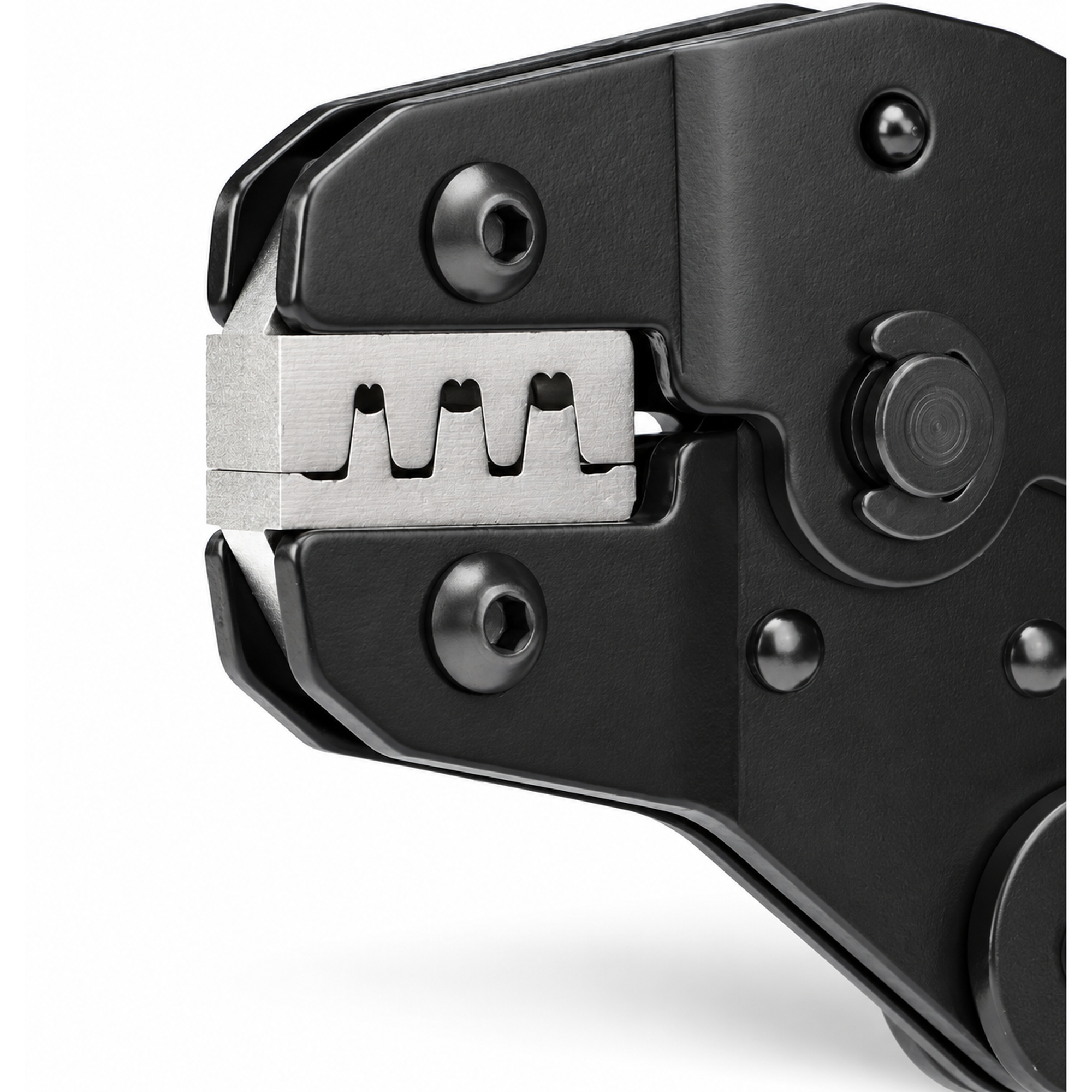

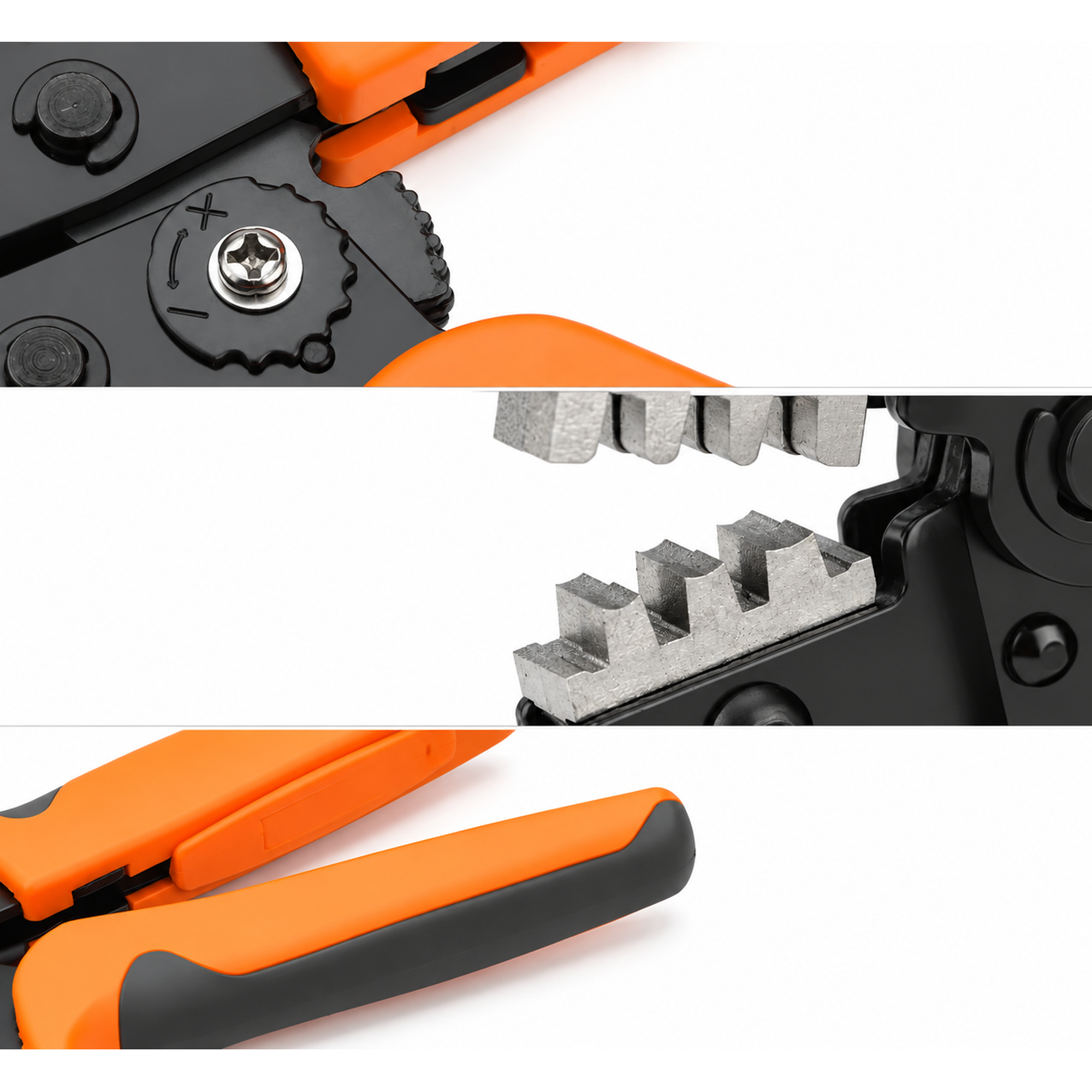

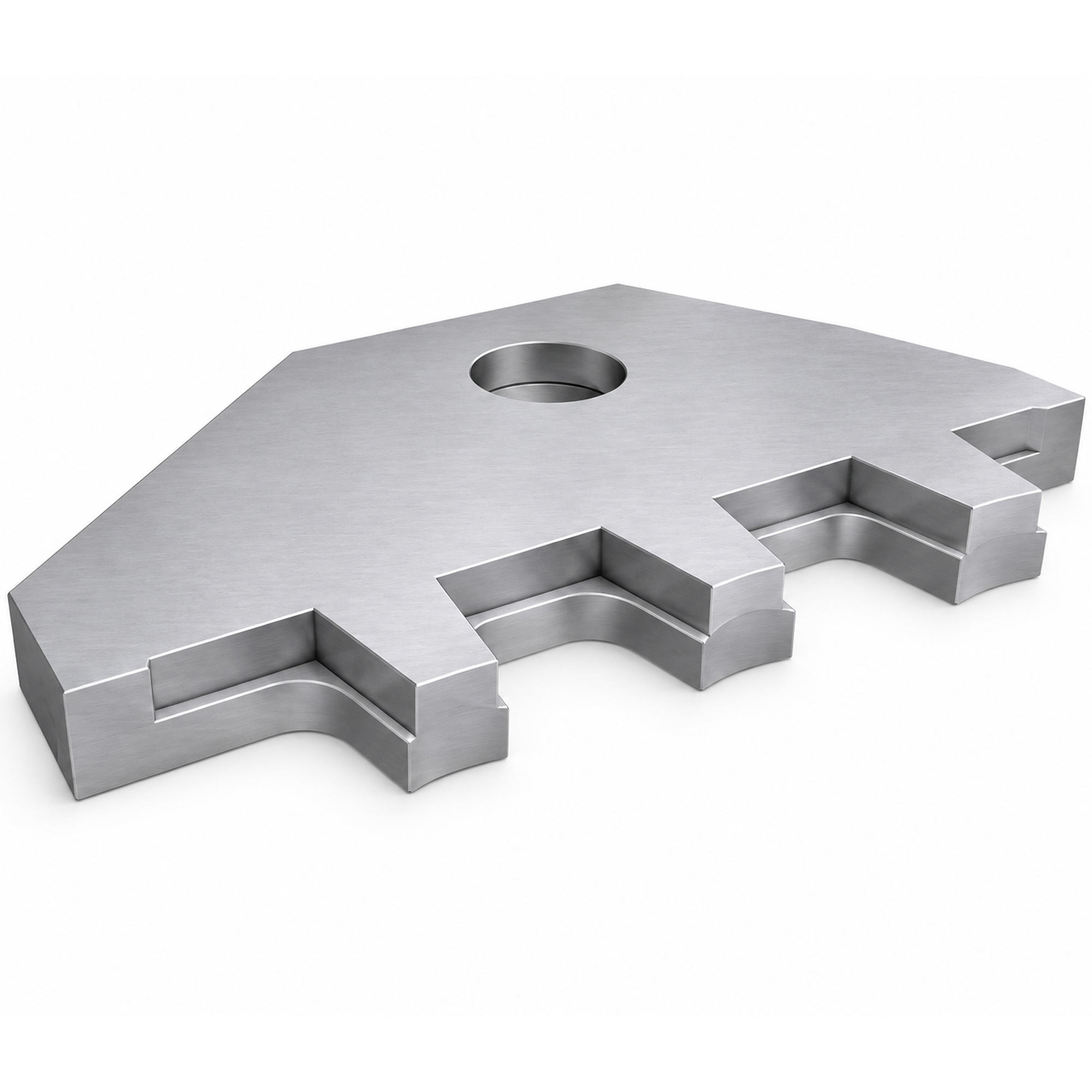

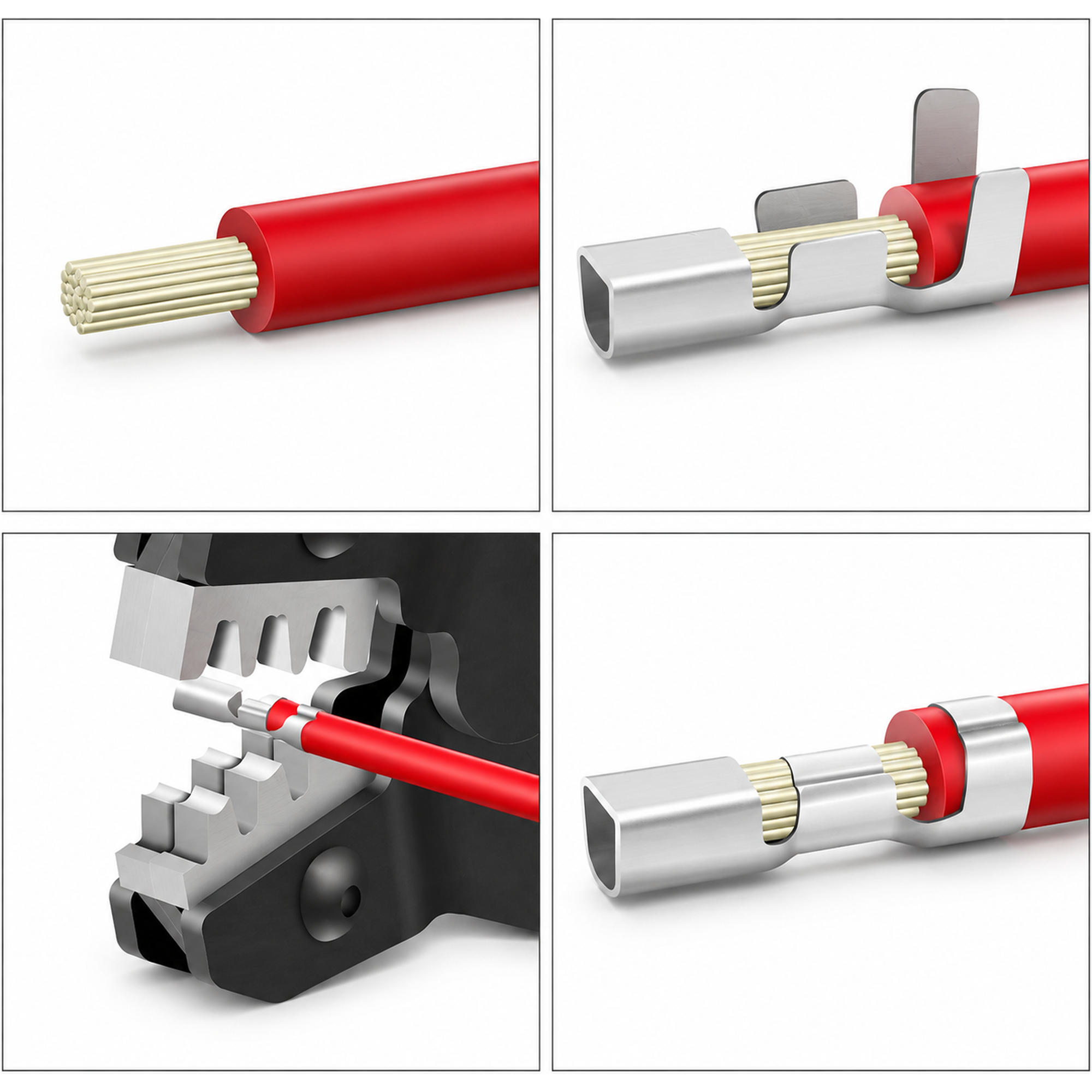

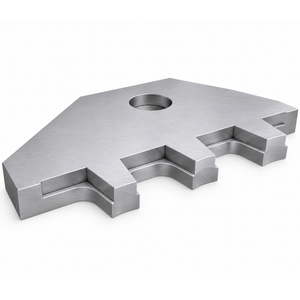

Erzielt konsistente, hochpräzise Crimpungen durch ihre präzisionsgefertigten Matrizen und den integrierten Ratschenmechanismus mit Selbstauslösefunktion. Das Werkzeug verfügt über einen 20° abgewinkelten Kopf für leichteren Zugang in beengten Bereichen und liefert zuverlässige, lötfreie elektrische Verbindungen.
Anschlusskompatibilität:
-
VH (3,96 mm Rastermaß): AWG 22–16
-
RE (2,54 mm Rastermaß): AWG 30–24
-
EH (2,50 mm Rastermaß): AWG 32–22
-
XA (2,50 mm Rastermaß): AWG 30–20
-
XH (2,5 mm Rastermaß): AWG 30–20
Zweck:
Die SN-28B Crimpzange wurde speziell für unisolierte, offene OEM-Terminal-Anschlüsse entwickelt. Sie ist ideal zum Crimpen von Servostecker-Anschlüssen und verschiedenen RC-Steckertypen.
Crimpkapazität:
Unterstützt Drahtgrößen von 0,1 bis 1,0 mm² (AWG 28–18). Kompatibel mit Anschlüssen mit 2,5 mm, 2,54 mm und 3,96 mm Rastermaß – häufig verwendet mit JST VH, XH, NH Pins und Dupont 2,54 mm Steckern.
Anwendungen:
Wird häufig für Verdrahtungsverbindungen in wiederaufladbaren Akkupacks, Akkubalancern, Batterieeliminator-Schaltungen, 3D-Druckern und ferngesteuerten Servos verwendet.
Eigenschaften:
Erzielt konsistente, hochpräzise Crimpungen durch ihre präzisionsgefertigten Matrizen und den integrierten Ratschenmechanismus mit Selbstauslösefunktion. Das Werkzeug verfügt über einen 20° abgewinkelten Kopf für leichteren Zugang in beengten Bereichen und liefert zuverlässige, lötfreie elektrische Verbindungen.
Anschlusskompatibilität:
-
VH (3,96 mm Rastermaß): AWG 22–16
-
RE (2,54 mm Rastermaß): AWG 30–24
-
EH (2,50 mm Rastermaß): AWG 32–22
-
XA (2,50 mm Rastermaß): AWG 30–20
-
XH (2,5 mm Rastermaß): AWG 30–20
Cable colours on pre-wired connectors may vary from what is displayed in the image.
All connector kits come complete with all appropriate terminals, seals and lock-in tabs where applicable.
iCrimp Crimpzange für Dupont Pin, Molex JST Micro-Fit Steckverbinder Kompression 0,1-1mm² mit Draht-Elektroden-Schneidwerkzeug
